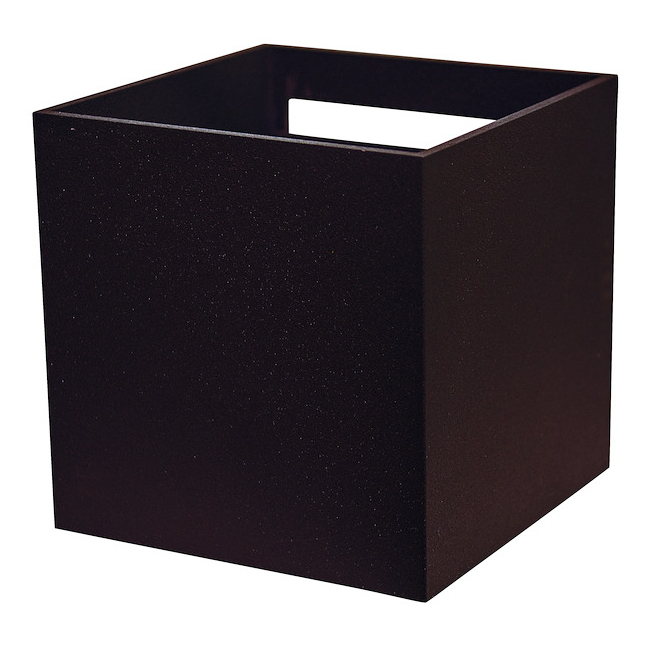

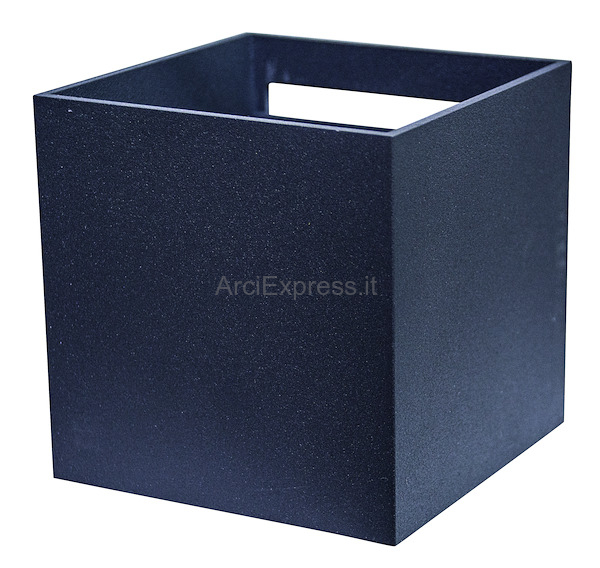

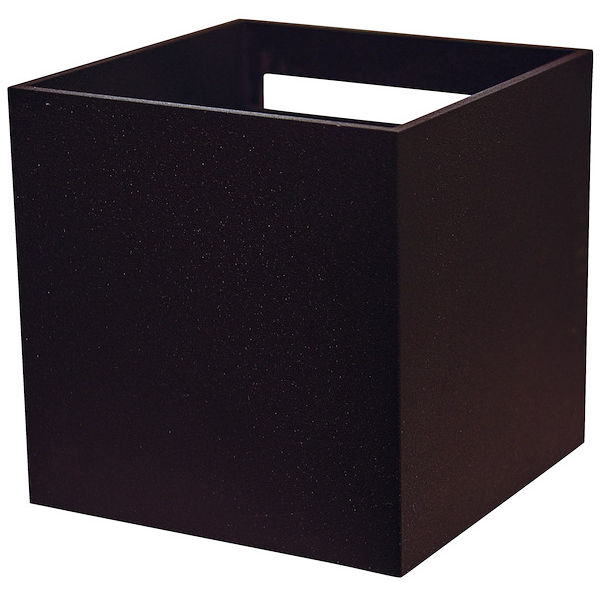

APPLICAZIONE DA PARETE - IP65

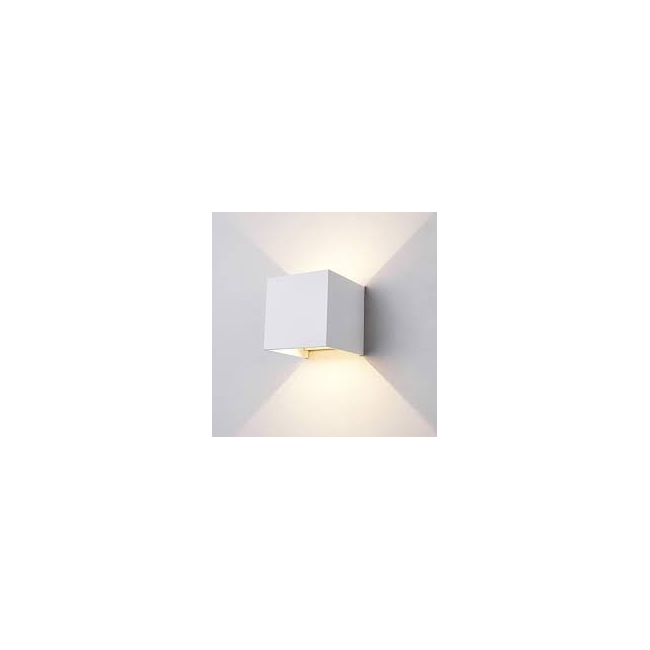

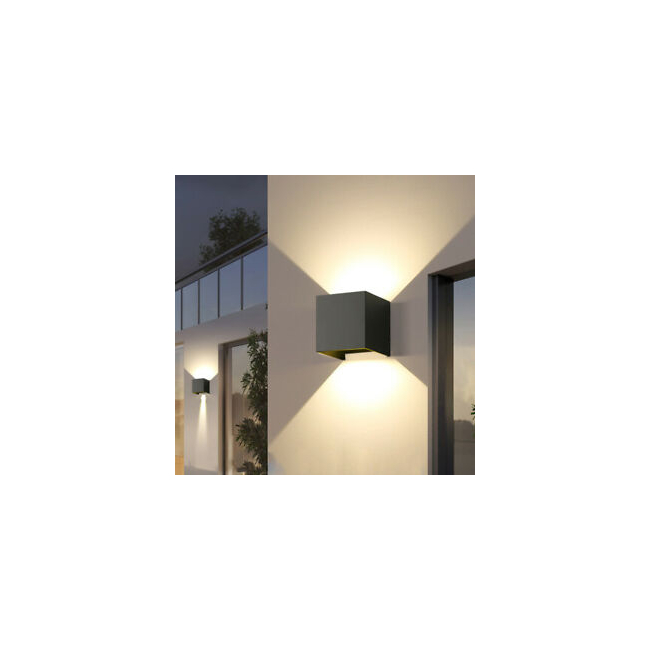

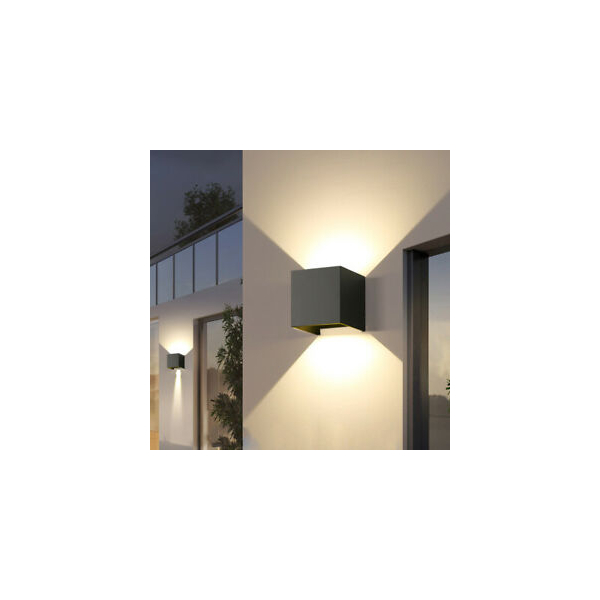

Applique per illuminazione a parete, ideale anche come elemento di arredo in qualunque tipo di ambiente interno.

Potenza e caratteristica nominale: 20W

Tensione di alimentazione caratteristica: 220-240V~50/60Hz 200mA
Driver 27-36v, 600mA (sostituibile, codice LIFE 39.9PL3028T )
Flusso luminoso totale nominale e
caratteristica: 1000LM 1200LM
Temperatura di colore nominale e
caratteristica:
3000K
bianca calda
4000K
bianca naturale
3000K
bianca calda
4000K
bianca naturale
Resa dei colori (RA) nominale e
caratteristica: RA 80
Coerenza dei colori: ≤ 6SDCM
Tempo di innesco: istantaneo (<0,5 sec)
Tempo di avvio fino al 95% di Ф : piena luce istantanea (< 1 sec)
Vita nominale e caratteristica: 20000h

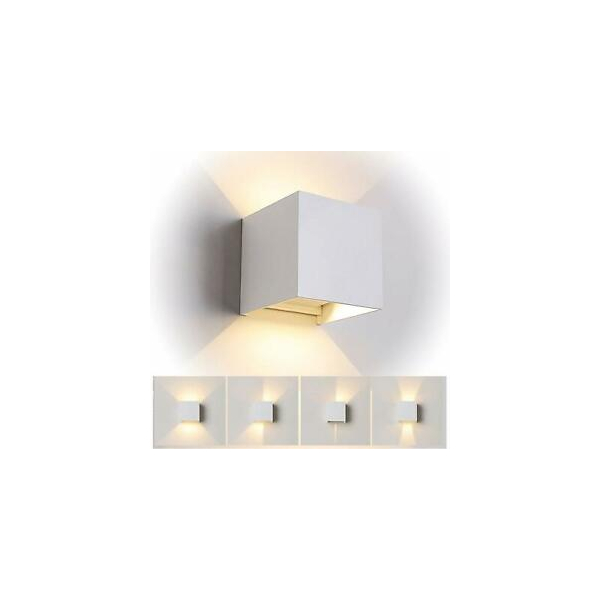

Angolo di diffusione: Regolabile da 0° a 120°
Dimensioni: 120x120x120mm
Corpo: Alluminio grigio Alluminio Bianco
Tipo di attacco: Morsetti
Dimmerabile: NO
Peso: 1050g

Istruzioni di sicurezza
Prima di aprire l'imballo, accertarsi che non si siano verificati danni durante il trasporto, in tal caso non utilizzare l'articolo, ma informare
prontamente il negoziante.
Se l'articolo presenta difetti, non rilevabili ed avvertire il negoziante.
Prima di effettuare qualsiasi operazione sull'articolo togliere la tensione alla linea di alimentazione elettrica
220-240V~50/60Hz.
Per l'installazione rivolgersi a un personale tecnico qualificato.
Tenere lontano dalla portata dei bambini.
Non dimmerabile.
Con conducente a corrente costante.
Installazione
Togliere tensione alla linea di alimentazione elettrica 220-240V~50/60Hz.
1. Rimuovere la copertura per effettuare l'installazione a parete.
2. Sganciare la parte posteriore dell'applique, svitando le viti a brugola laterali tramite una
chiave esagonale.
3. Poggiare la parte dell'applique sulla parete, posteriore dove verrà installata, per segnare i
due fori da praticare.
4. Dopo aver praticato i fori, inserire i tasselli e fissare la parte posteriore dell'applique serrando le viti.
5. Effettuare il collegamento alla linea di alimentazione 220-240V~50/60Hz del primario del driver, utilizzando i morsetti di alimentazione
all'interno dell'applique e rispettando lo schema di collegamento.
Collegamento alla linea di alimentazione elettrica
Per procedere al collegamento nella sezione di sicurezza alla linea di alimentazione elettrica bisogna utilizzare un cavo di alimentazione gommato avente compreso
tra 1,5mm2 e 2,5mm2
.
Inserire ai morsetti a vite della morsettiera dell'applique Fase, Neutro e Messa a terra del cavo di alimentazione elettrica.
Contenuto della confezione
Applique da parete; Morsetto di alimentazione; 2 viti; 2 tasselli; 1 chiave esagonale; 1 Tappo di chiusura; Manuale utente
SIMBOLO COLORE CAVO
F= Fase Marrone
N= Neutro Blu Terra Giallo - Verde
1
NF
ATTENZIONE: Rispettare i simboli ed i colori dei ca
