Descrizione e caratteristiche
Informazioni importanti sulla sicurezza
Leggere questo manuale prima di provare a installare il dispositivo!
La mancata osservanza delle raccomandazioni incluse in questo manuale può essere pericolosa o causare una violazione della legge. Il produttore, Fibar Group SA non sarà ritenuto responsabile per eventuali perdite o danni derivanti dal mancato rispetto delle istruzioni del manuale operativo.
Pericolo di folgorazione!
Il dispositivo è progettato per funzionare in un'installazione domestica elettrica. Un collegamento o un utilizzo errati possono provocare incendi o scosse elettriche.
Tutti i lavori sul dispositivo possono essere eseguiti solo da un elettricista qualificato e autorizzato. Rispettare le normative nazionali.
Anche quando il dispositivo è spento, potrebbe essere presente tensione ai suoi terminali. Qualsiasi manutenzione che introduce modifiche nella configurazione delle connessioni o del carico deve essere sempre eseguita con un fusibile disabilitato
Protezione da sovracorrente richiesta
Il dispositivo deve essere protetto con una protezione da sovracorrente (fusibile) con un valore non superiore a 10A.
Descrizione

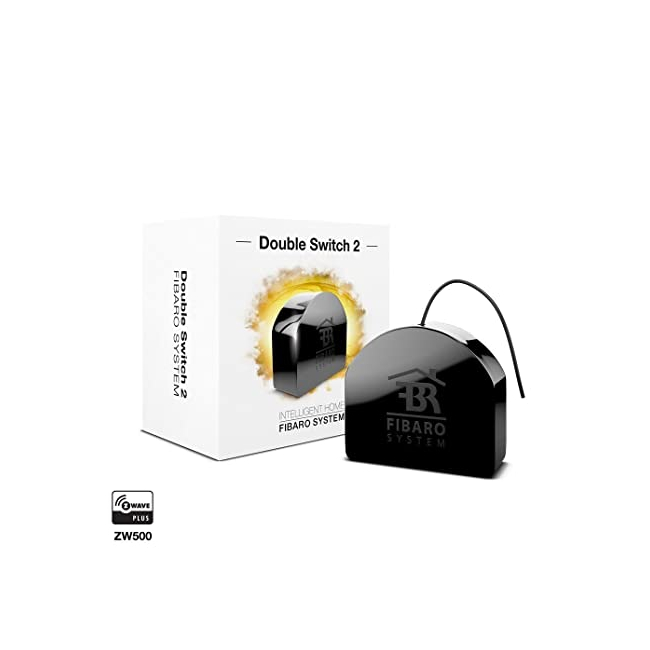

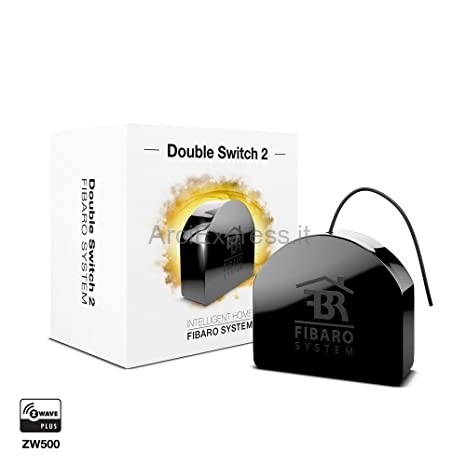

L'interruttore a doppio relè FIBARO è progettato per essere installato in scatole di interruttori a parete standard o in qualsiasi altro luogo in cui è necessario controllare due dispositivi indipendenti che assorbono fino a 1500W ciascuno. Come con tutti gli altri attori, l' interruttore a doppio relè FIBARO consente di controllare i dispositivi collegati tramite la rete Z-Wave o tramite un interruttore collegato direttamente ad esso.
Caratteristiche
- Compatibile con qualsiasi controller Z-Wave
- Controllo avanzato a microprocessore
- Elemento esecutivo: interruttore a relè elettromagnetico micro-gap
- Può essere oparato da interruttori momentanei o a levetta
- Da installare in scatole di interruttori a parete di dimensioni che ne consentano l'installazione, in conformità con le disposizioni delle normative applicabili
Questo dispositivo può essere utilizzato con tutti i dispositivi certificati con il certificato Z-Wave e deve essere compatibile con tali dispositivi prodotti da altri produttori.
Dati tecnici
| Alimentazione elettrica: | 110-240 V CA, 50/60 Hz |
| Corrente di carico nominale (carico resistivo): | 6,5 A per canale, corrente totale di 10 A. |
| Consumo di energia: | fino a 0,8 W. |
| Potenza erogata (carico resistivo): | 2x1500W per 240 V CA 2x750 W per 120 V CA. |
| In conformità con le norme UE: | ROSSO 2014/53 / UE RoHS 2011/65 / UE |
| Temperatura operativa: | 0-35 ° C |
| Elemento attivo: | interruttore relè micro-gap μ |
| Durabilità (carico resistivo, 6,5 A): | 200000 interruttori |
| Per installazione in scatole: | Ø ≥ 50mm, profondità ≥ 60mm |
| Protocollo radio: | Z-Wave |
| Potenza del segnale radio: | fino a 1mW |
| Frequenza radio: | 868,4 MHz UE; 908,4 MHz USA; ANZ 921,4 MHz; RU 869,0 MHz; 865,2 MHz IN; |
| Potenza di trasmissione radio: | fino a -1 dBm (EIRP) |
| Gamma: | fino a 50 m all'aperto fino a 30 m all'interno (a seconda dei materiali da costruzione) |
| Dimensioni: (L x L x A)): | 42,50 x 38,25 x 20,30 mm |
Installazione
Il collegamento del dispositivo in modo incompatibile con il manuale può causare rischi per la salute, la vita o danni materiali.
Quando si collega il dispositivo, agire in conformità con le seguenti regole:
- Collegare solo secondo uno degli schemi
- L'installazione elettrica deve essere protetta da una protezione da sovracorrente (fusibile) con un valore non superiore a 10A
- Il dispositivo deve essere installato in un quadro elettrico a parete conforme alle norme di sicurezza nazionali pertinenti e con una profondità non inferiore a 60 mm
- Gli interruttori elettrici utilizzati nell'installazione devono essere conformi alle norme di sicurezza pertinenti
- La lunghezza dei cavi utilizzati per collegare l'interruttore di controllo non deve superare i 20 m
Note per gli schemi:
S1 - morsetto per interruttore n. 1 (ha la possibilità di accedere al dispositivo in modalità apprendimento) S2 - terminale per interruttore n. 2 IN - Terminale di ingresso per l'alimentazione del carico Q1 - Terminale di uscita del dispositivo (controllo del primo carico collegato) Q2 - Terminale di uscita del dispositivo (controllo del secondo carico collegato) L - Terminale per cavo attivo N - Terminale per cavo neutro B - Servizio pulsante (utilizzato per aggiungere / rimuovere il dispositivo)
Installazione del dispositivo:
- Disinserire la tensione di rete (disabilitare il fusibile)
- Apri il quadro elettrico a muro
- Connettiti con uno degli schemi seguenti
- Verifica la correttezza della connessione
- Disporre il dispositivo e la sua antenna in un quadro elettrico a parete
- Chiudere il quadro elettrico a parete
- Attiva la tensione di rete
- Aggiungi il dispositivo alla rete Z-Wave
L'interruttore collegato al terminale S1 è un interruttore principale. Avvia la modalità di apprendimento (Aggiungi / Rimuovi). L'interruttore collegato al terminale S1 commuterà il carico collegato al terminale Q1 e l'interruttore collegato al terminale S2 commuterà il carico collegato al terminale Q2. La funzionalità degli interruttori può essere invertita regolando il parametro avanzato.

PER INFO ANDARE SUL MANUALE COMPLETO CLICCARE SUL LINK IN BASSO:
https://manuals.fibaro.com/double-relay-switch/
