Descrizione

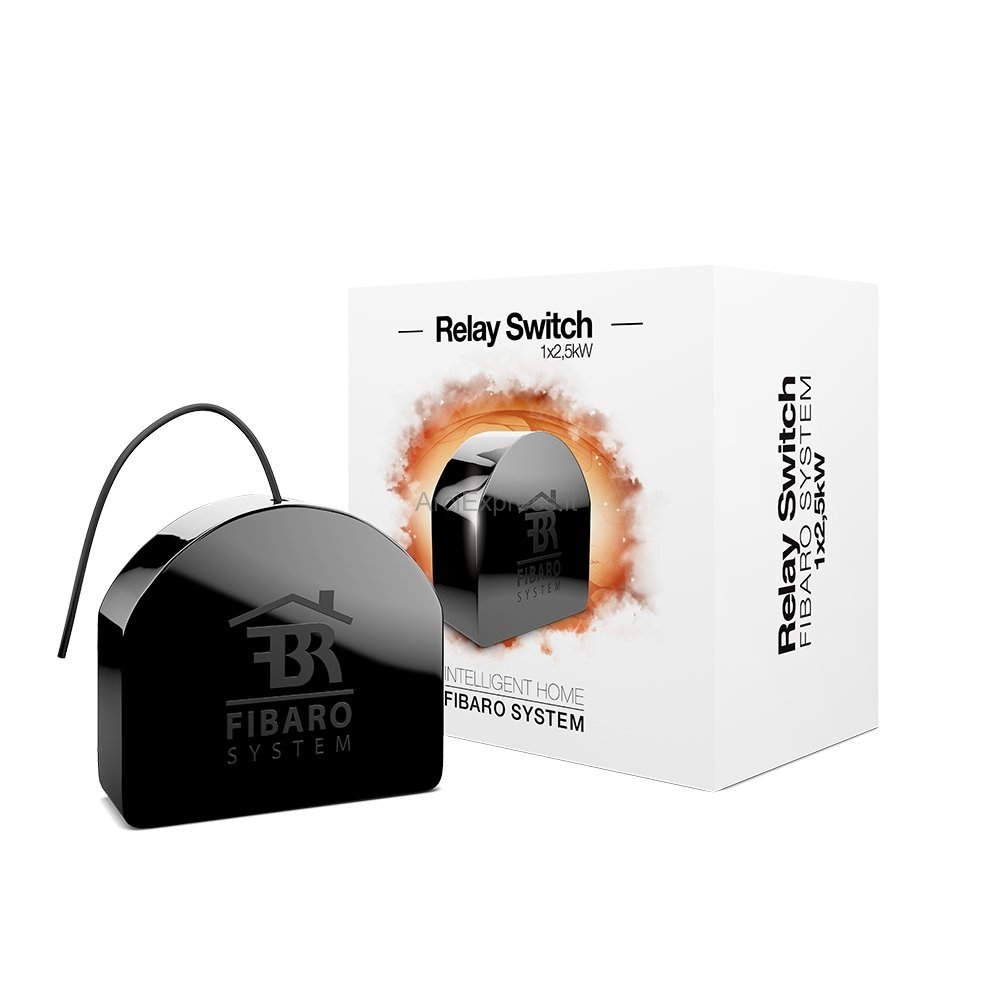

L'interruttore a relè FIBARO è progettato per essere installato in scatole di interruttori a parete standard o in qualsiasi altro luogo in cui sia necessario controllare un dispositivo elettrico che assorbe fino a 2500 W. Come con tutti gli altri attori, FIBARO Relay Switch consente di controllare i dispositivi collegati tramite la rete Z-Wave o tramite un interruttore collegato direttamente ad esso
Caratteristiche
- Compatibile con qualsiasi controller Z-Wave
- Controllo avanzato a microprocessore
- Elemento esecutivo: interruttore a relè elettromagnetico micro-gap
- Può essere oparato da interruttori momentanei o a levetta
- Da installare in scatole di interruttori a parete di dimensioni che ne consentano l'installazione, in conformità con le disposizioni delle normative applicabili
Questo dispositivo può essere utilizzato con tutti i dispositivi certificati con il certificato Z-Wave e deve essere compatibile con tali dispositivi prodotti da altri produttori.
Dati tecnici
| Alimentazione elettrica: | 110-240 V CA, 50/60 Hz |
| Corrente di carico nominale (carico resistivo): | 10A corrente totale |
| Consumo di energia: | fino a 0,8 W. |
| Potenza erogata (carico resistivo): | 2500 W per 240 V CA 1250 W per 120 V CA. |
| In conformità con le norme UE: | ROSSO 2014/53 / UE RoHS 2011/65 / UE |
| Temperatura operativa: | 0-35 ° C |
| Elemento attivo: | interruttore relè micro-gap μ |
| Durabilità (carico resistivo, 6,5 A): | 200000 interruttori |
| Per installazione in scatole: | Ø ≥ 50mm, profondità ≥ 60mm |
| Protocollo radio: | Z-Wave |
| Potenza del segnale radio: | fino a 1mW |
| Frequenza radio: | 868,4 MHz UE; 908,4 MHz USA; ANZ 921,4 MHz; RU 869,0 MHz; 865,2 MHz IN; |
| Potenza di trasmissione radio: | fino a -1 dBm (EIRP) |
| Gamma: | fino a 50 m all'aperto fino a 30 m all'interno (a seconda dei materiali da costruzione) |
| Dimensioni: (L x L x A)): | 42,50 x 38,25 x 20,30 mm |
Installazione
Il collegamento del dispositivo in modo incompatibile con il manuale può causare rischi per la salute, la vita o danni materiali.
Quando si collega il dispositivo, agire in conformità con le seguenti regole:
- Collegare solo secondo uno degli schemi
- L'installazione elettrica deve essere protetta da una protezione da sovracorrente (fusibile) con un valore non superiore a 10A
- Il dispositivo deve essere installato in un quadro elettrico a parete conforme alle norme di sicurezza nazionali pertinenti e con una profondità non inferiore a 60 mm
- Gli interruttori elettrici utilizzati nell'installazione devono essere conformi alle norme di sicurezza pertinenti
- La lunghezza dei cavi utilizzati per collegare l'interruttore di controllo non deve superare i 20 m
Note per gli schemi:
S1 - morsetto per interruttore n. 1 (ha la possibilità di accedere al dispositivo in modalità apprendimento) S2 - terminale per interruttore n. 2 IN - Terminale di ingresso per l'alimentazione del carico Q - Terminale di uscita del dispositivo (controllo del carico collegato) L - Terminale per conduttore vivo N - Terminale per conduttore neutro B - Pulsante di servizio (utilizzato per aggiungere / rimuovere il dispositivo)
Installazione del dispositivo:
- Disinserire la tensione di rete (disabilitare il fusibile)
- Apri il quadro elettrico a muro
- Connettiti con uno degli schemi seguenti
- Verifica la correttezza della connessione
- Disporre il dispositivo e la sua antenna in un quadro elettrico a parete
- Chiudere il quadro elettrico a parete
- Attiva la tensione di rete
- Aggiungi il dispositivo alla rete Z-Wave
L'interruttore collegato al terminale S1 è un interruttore principale. Attiva le funzionalità di base del dispositivo (accensione / spegnimento) e avvia la modalità di apprendimento (Aggiungi / Rimuovi). L'interruttore collegato al terminale S2 è un interruttore opzionale e spingerlo senza modificare i parametri di configurazione non influirà sullo stato del dispositivo. La funzionalità degli interruttori può essere invertita regolando il parametro avanzato.
Schema elettrico:
Interruttore singolo - collegamento alla rete elettrica
Doppio interruttore: collegamento alla rete elettrica
INFO AGGIUNTIVE MANUALE CLICCARE SUL LINK
https://manuals.fibaro.com/relay-switch/
