Descrizione

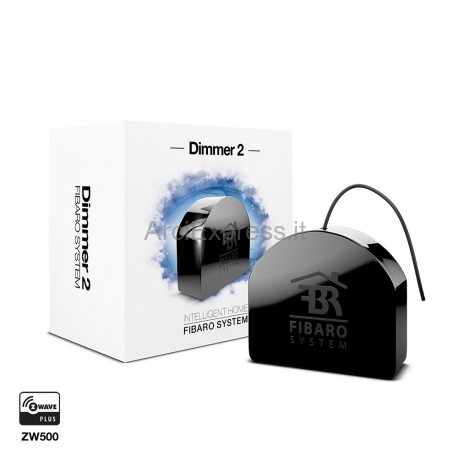

Il modulo di regolazione della luminosità a controllo remoto FIBARO Dimmer 2 è progettato per funzionare con vari tipi di sorgenti luminose. Può essere collegato alla configurazione a due o tre fili in modo da poter funzionare con o senza cavo neutro. FIBARO Dimmer 2 può commutare o attenuare la sorgente luminosa connessa tramite onde radio o tramite l'interruttore a parete collegato direttamente ad esso.
Il nuovo FIBARO Dimmer 2 è dotato di un algoritmo di rilevamento intelligente della sorgente luminosa che semplifica la configurazione e garantisce un'elevata compatibilità del dispositivo. Può essere utilizzato come interruttore con sorgenti luminose non dimmerabili (con collegamento a 3 fili).
Caratteristiche
- Compatibile con qualsiasi controller Z-Wave o Z-Wave +
- Controllo avanzato a microprocessore
- Algoritmo implementato per il rilevamento di sorgenti luminose intelligenti
- Regolazione automatica della modalità di controllo appropriata sul carico collegato
- Funzionalità di misurazione della potenza attiva e dell'energia
- Funzione di avvio graduale
- Memoria delle ultime impostazioni del livello di illuminazione
- Funziona con vari tipi di interruttori: momentaneo, a levetta, a tre vie, ecc.
- Elemento attivo: interruttore elettronico a semiconduttore
- Da installare in scatole di interruttori a parete di dimensioni che ne consentano l'installazione, in conformità con le disposizioni delle normative applicabili
- FGD-212 è un'unità di estensione
Dati tecnici
| Alimentazione elettrica: | 100-240 V ~ 50/60 Hz |
| Consumo di energia: | <1,3 W. |
| Temperatura operativa: | 0-35 ° C |
| Dimensioni (L x L x A): | 42,5 x 38,25 x 20,3 mm |
| Per installazione in scatole: | Ø ≥ 50mm |
| Corrente operativa: | 0.25-1.1A |
| Protezione della temperatura del dispositivo: | 105 ° C |
| Elemento attivo: | interruttore elettronico a semiconduttore ε |
| Controllo del dispositivo: | da remoto - onde radio direttamente - interruttore esterno |
| Protocollo radio: | Z-Wave |
| Potenza del segnale radio: | fino a 1mW |
| Frequenza radio: | 868,4, 869,85 MHz UE; 908,4, 916,0 MHz USA; ANZ 921,4, 919,8 MHz; RU 869,0 MHz; HK 919,8 MHz; 868,1 MHz MY; 865,2 MHz IN; 915,0 Mhz - 917,0 Mhz IL; 922,0 MHz - 926,0 MHz JP; 868,4 MHz CN, KR; |
| Potenza di trasmissione radio: | fino a 6 dBm (EIRP) |
| Gamma: | fino a 50 m all'aperto fino a 30 m all'interno (a seconda dei materiali da costruzione) |
| Rispettare le direttive UE: | ROSSO 2014/53 / UE RoHS 2011/65 / UE |
Leggere questo manuale prima di provare a installare il dispositivo!
La mancata osservanza delle raccomandazioni incluse in questo manuale può essere pericolosa o causare una violazione della legge. Il produttore, Fibar Group SA non sarà ritenuto responsabile per eventuali perdite o danni derivanti dal mancato rispetto delle istruzioni del manuale operativo.
Pericolo di folgorazione!
Dimmer 2 è progettato per funzionare in installazioni elettriche domestiche. Un collegamento o un utilizzo errati possono provocare incendi o scosse elettriche.
Tutti i lavori sul dispositivo possono essere eseguiti solo da un elettricista qualificato e autorizzato. Rispettare le normative nazionali.
Anche quando il dispositivo è spento, potrebbe essere presente tensione ai suoi terminali. Qualsiasi manutenzione che introduce modifiche nella configurazione delle connessioni o del carico deve essere sempre eseguita con un fusibile disabilitato.
Il carico applicato e il Dimmer 2 stesso possono essere danneggiati se il carico applicato è incompatibile con le specifiche tecniche!
Quando si collega FIBARO Dimmer 2, agire in conformità con le seguenti regole:
- Non collegare carichi maggiori o inferiori a quelli consigliati
- Non collegare contemporaneamente diversi tipi di sorgenti luminose
- Non collegare l'alimentatore senza carico
- Non collegare più di un trasformatore con uscita Dimmer 2
- Quando si utilizza un trasformatore magnetico, caricarlo con almeno il 50% della sua potenza nominale
- Ridurre al minimo il numero di trasformatori elettronici in un circuito, i rumori causati da essi nelle reti elettriche possono influire sul funzionamento del dimmer
FIBARO Dimmer 2 utilizza diverse modalità operative per controllare i seguenti tipi di carichi:
- „Trailing edge” per carichi resistivi (R)
- „Trailing edge” per carichi resistivi-capacitivi (RC)
- "Leading edge" per carichi resistivi-induttivi (RL)
Alcuni tipi di lampadine a LED e lampade fluorescenti compatte sono progettate per funzionare in modalità operativa all'avanguardia.
Come dimmer funziona con i seguenti carichi:
- Fonti di luce a incandescenza e alogene convenzionali a 230V
- Lampade alogene ELV a 12V e lampadine a LED dimmerabili (con trasformatori elettronici)
- Lampade alogene MLV funzionanti a 12V (con trasformatori ferromagnetici)
- lampadine a LED dimmerabili
- lampade fluorescenti compatte dimmerabili CFL
- sorgenti luminose dimmerabili supportate (fattore di potenza> 0,5) con potenza minima di 5 VA utilizzando FIBARO Bypass 2 (a seconda del tipo di carico)
FIBARO Dimmer 2 supporta solo lampade fluorescenti compatte e lampade fluorescenti con reattore elettronico. Non collegare altri tipi di lampade fluorescenti!
Senza la funzione di attenuazione può funzionare con:
- lampade fluorescenti compatte in tubo CFL con alimentatore elettronico
- lampade a tubo fluorescente con reattore elettronico
- Lampadine a LED (fattore di potenza> 0,7)
- sorgenti luminose supportate (fattore di potenza> 0,5) con potenza minima di 5 VA utilizzando FIBARO Bypass 2 (a seconda del tipo di carico)
Valori di potenza raccomandati per i carichi supportati:
| Tipi di carico supportati | 220-240V ~ |
|---|---|
| Carichi resistivi Sorgenti luminose a incandescenza e alogene convenzionali | 50-250W |
| Carichi resistivi-capacitivi Lampada a tubo fluorescente (compatta / con reattore elettronico), trasformatore elettronico, LED | 50-200VA |
| Carichi resistivi-induttivi Trasformatori ferromagnetici | 50-220VA |
